三相电能表的接线方式

三相电能表的接线方式

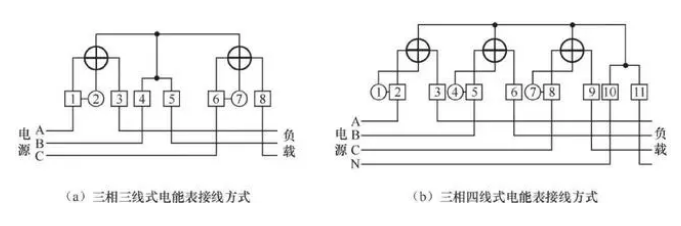

三相电能表可分为三相三线式电能表和三相四线式电能表，它们的接线方式如图所示。

三相电能表常见的接线方式

电能表在大电流电路中的接线方式

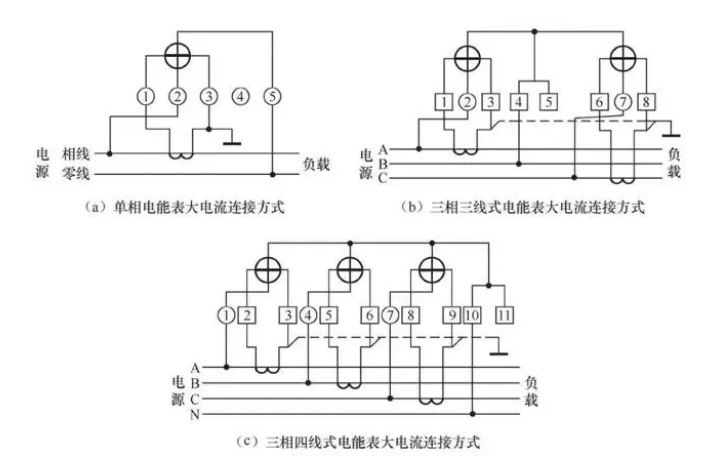

当电能表需用在大电流电路时，可在电源线与电能表之间加接电流互感器。下面是几种在大电流电路中的电能表接线方式，其中图（a）为单相电能表的接线方式，图（b）为三相三线式电能表的接线方式，图（c）为三相四线式电能表的接线方式。
